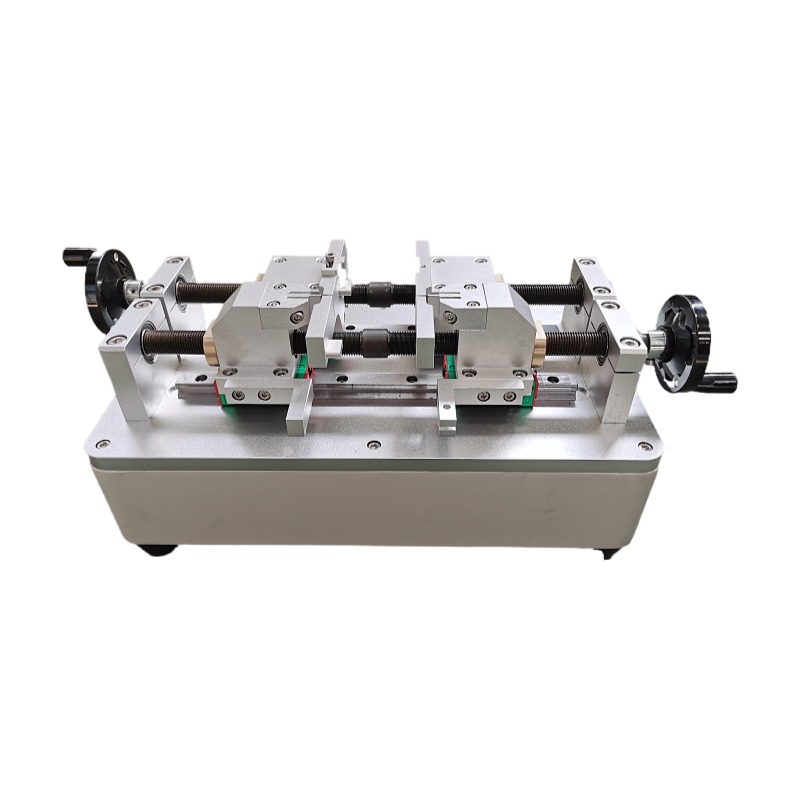

QK-2型雙缺口制樣機設備詳細介紹

QK-2型雙缺口制樣機產品概述
該測量儀用于對超高分子量聚乙烯（PE-UHMW）模塑材料進行刻痕制樣，以便于進行簡支梁雙缺口沖擊強度測定。其與50J簡支梁沖擊試驗機配合使用，完成PE-UHMW模塑材料簡支梁雙缺口沖擊強度的測定。也可用于FNCT、PENT試樣的缺口制備。
GB/T18743.1-2022熱塑性塑料管材簡支梁沖擊強度的測定第1部分；GB/T18743.2-2022熱塑性塑料管材簡支梁沖擊強度的測定第二部分；GB/T21461.2-2008塑料超高分子量聚乙烯模塑和擠出材料第2部分：試樣制備和性能測定、ISO16770-2004塑料—聚乙烯環境應力開裂的測定（ESC）—全缺口蠕變試驗（FNCT）、ASTMF1473用缺口拉伸試驗測試PE管材和樹脂耐慢速裂紋增長。
QK-2型雙缺口制樣機產品特點
1、一次進刀，可完成試樣相對兩個面的共面缺口制備，無需翻轉試樣；
2、獨特的結構設計，使缺口與試樣中心線嚴格對稱；
3、采用標準量塊進刀深度，切割試樣剩余寬度精度及一致性極高；
4、雙刀共切，雙刀同步，在切割試樣過程中，試樣雙側受力相同，試樣徑向無形變，儀器的結構及精度保證雙缺口共面及剩余寬度準確一致，避免了人為操作造成偏差；
5、切割過程中，對試樣采用先夾緊后切割的方式進行加工，刀刃磨損小，壽命長；
6、加長的刀刃保護套，切割過程中刀刃僅受軸向力，無側向力，刀刃無彎曲，刀磨損小；
7、刀背定位方式，在切割過程中為刀刃提供了穩固的支撐及高精度定位。
QK-2型雙缺口制樣機技術參數：
1）刀片厚度：0.23mm±0.03mm
2）刀片切削端角度：14°±2°
3）夾緊寬度調整范圍：4mm～15mm
4）剩余寬度尺寸精度：±0.02mm或與所采用的標準厚度量塊相同
5）切削精度：±0.02mm或與所采用的標準量塊相同
1）主機一臺
2）刀片四把（2把隨主機安裝，2把備用）
QK-2型雙缺口制樣機選配件：
1）5.50mm標準量塊一塊(選配,適用GB/T18743.1-2022)
2）4.30mm標準量塊一塊(選配，適用GB/T18743.1-2022)
3）4.00mm標準量塊一塊（選配）
4）3.00mm標準量塊一塊（選配，適用GB/T18743.1-2022）
5）1.60mm標準量塊一塊（選配）
6）1.30mm標準量塊一塊（選配，適用GB/T18743.1-2022）
7）1.00mm標準量塊一塊（選配）
