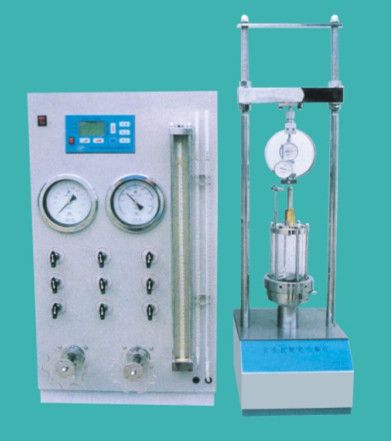

TSZ-1型應變控制式三軸儀操作規程

TSZ-1型應變控制式三軸儀用途：用于測定土樣在等應變加荷方式下土體的抗剪強度、變形特性和空隙水壓力。該儀器可以進行UU、CU和CD等試驗。
TSZ-1型應變控制式三軸儀操作步驟：（以UU試驗為例）
1.土樣制備
（1）打開飽和器，在飽和器內壁涂上一層凡士林，把擾動土裝入飽和器內，然后用擊實器擊5～7下，按照土工試驗規范要求，飽和器內的土要3-5層，每一層的土量應一致，各層接面應刮毛。卸掉護筒和導圈，刮平土樣后取出。
（2）用剪刀從乳膠膜的一端剪下寬約3mm的圈，用作固定乳膠膜中土樣的橡皮筋。
（3）將剪成約120mm長的乳膠膜套上承膜筒，然后用氣囊將空氣吸盡，使之緊靠筒壁，將土樣裝入。
（4）原狀土的制樣方法，參照《土工試驗規程》有關三軸儀的制樣辦法進行。
2.TSZ-1型應變控制式三軸儀裝樣
（1）將壓力室外罩從試驗機上取下，打開中間的三通閥，將壓力室底座中空氣排盡。
（2）關上孔壓三通閥，在壓力室中孔上放置透水石、濾紙、土樣，并按第1點中做法，排除透水石、濾紙上的空氣，將乳膠膜下端包入底座。
（3）抽出承膜筒，用橡皮筋將底部扎牢，用對開模包住土樣，裝上濾紙、透水石，排除上部加壓帽與量管間的空氣，放上加壓帽，將上端乳膠膜反包對開模，用橡皮筋固定乳膠膜與加壓帽。
（4）將壓力室外罩上活塞桿向上完全拉出，表夾桿朝前蓋上，用螺絲固定。
（5）將活塞桿輕輕轉動對準加壓帽。
（6）向壓力室注水。
3.調整試驗機的工作臺位置及向壓力室注水。
（1）將試驗機和控制柜通電，安“快速上升”鍵使試驗機工作臺上升，此時觀察量力環上量程10mm的百分表，指針有輕微擺動，確定試樣已在百分表的測量范圍內，再探按“快速上升”鍵，使試驗機工作臺停止上升。
（2）將儲水瓶拿至測控柜頂部，向壓力室注水，旋松壓力室上部排氣螺釘，直至水從此處溢出。
（3）將壓力室右邊的三通閥關閉，旋緊排水螺釘。
4.TSZ-1型應變控制式三軸儀開始UU剪切試驗。
（1）接通電源，預熱20分鐘，可以進行周圍壓力、反壓力設定（通過電控柜面板上的“圍壓設定”和“反壓設定”）。
（2）順時針旋轉左邊圍壓調壓筒手輪，向壓力室施加周圍壓力，電控柜顯示接近試驗要求的壓力，不能超過預置數。（此方法的目的是加快施加周圍壓力的速度）。
（3）旋上調壓筒上部的止動螺絲，然后再按電控柜左邊框上的啟動鍵，達到預置數值會自動控制。（壓力控制的范圍，下限為預置值減去0.01MPa，上限為預置值）。
（4）待周圍壓力達到預置值，將量力環上兩只百分表的指針調整為零。
（5）設定剪切速率，在試驗機前的“啟動”鍵或用控制柜的面板的“電機升”鍵即開始剪切。
（6）當百分表讀數出現峰值或剪切的軸向變形達15%-20%時，試驗結束。
（7）試驗過程中，當需要觀察圍壓或反壓的設定值時，可按下“圍壓設定”鍵和“反壓設定”鍵進行觀察，方法為：按下“圍壓設定”鍵，此時圍壓/設定值顯示圍壓的設定值，再按一次此鍵，即恢復狀態；按下“反壓設定”鍵圍壓/設定值顯示反壓力的設定值，再按一次此鍵，即恢復狀態。
5.TSZ-1型應變控制式三軸儀試驗結束后進行關機操作。
（1）關閉試驗機。
（2）按電控柜左邊框停止鍵。
（3）旋下左邊調壓筒上部的螺釘，逆時針旋轉手輪卸壓，使壓力表上的指針回零。
（4）拿下儲水瓶，打開壓力室右邊排水閥，旋開壓力室上部排氣螺釘。
（5）按試驗機前的“快速下降”鍵，工作臺快速下降至*低位，自動停機。
（6）待壓力室水排完后，拆下壓力室的固定螺釘，取下壓力室外罩，拆除試樣，用干布擦凈試驗機與壓力室上的水，罩上防塵罩。切斷電源。
